Description

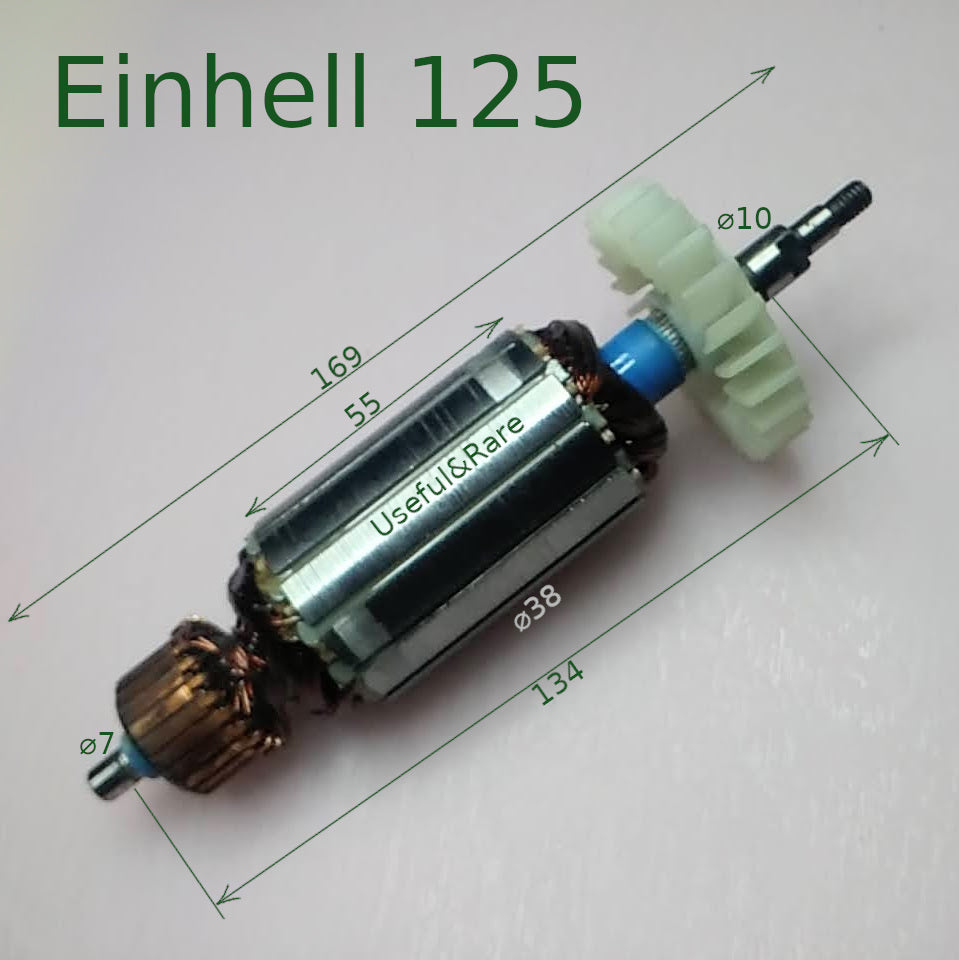

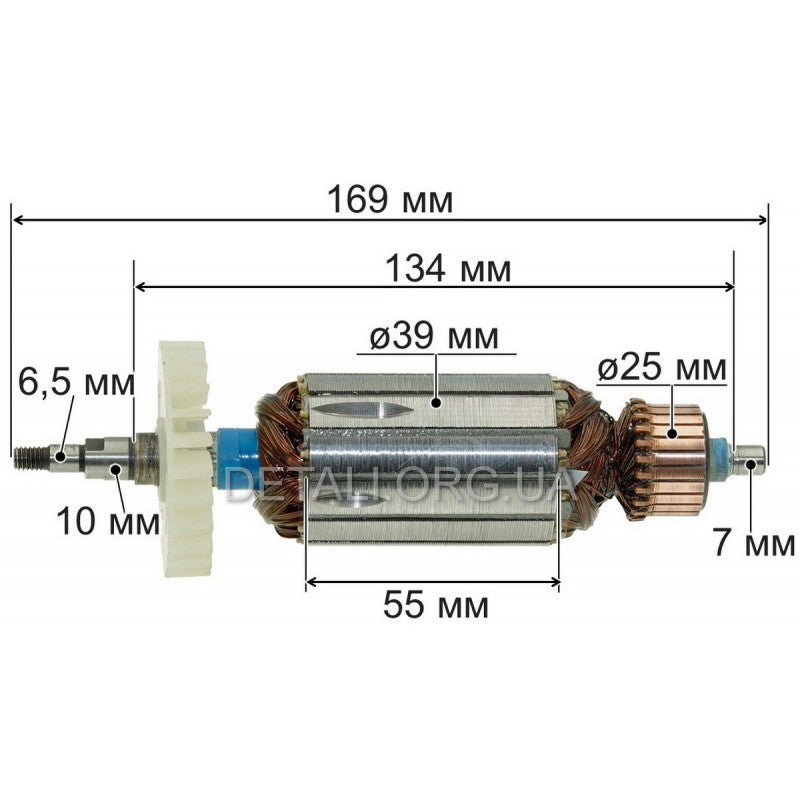

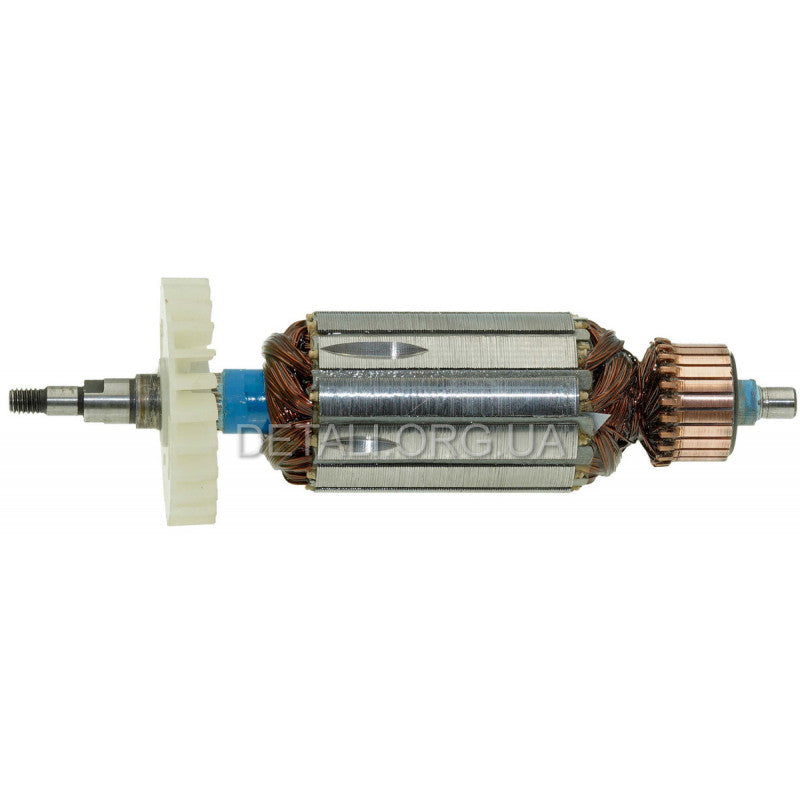

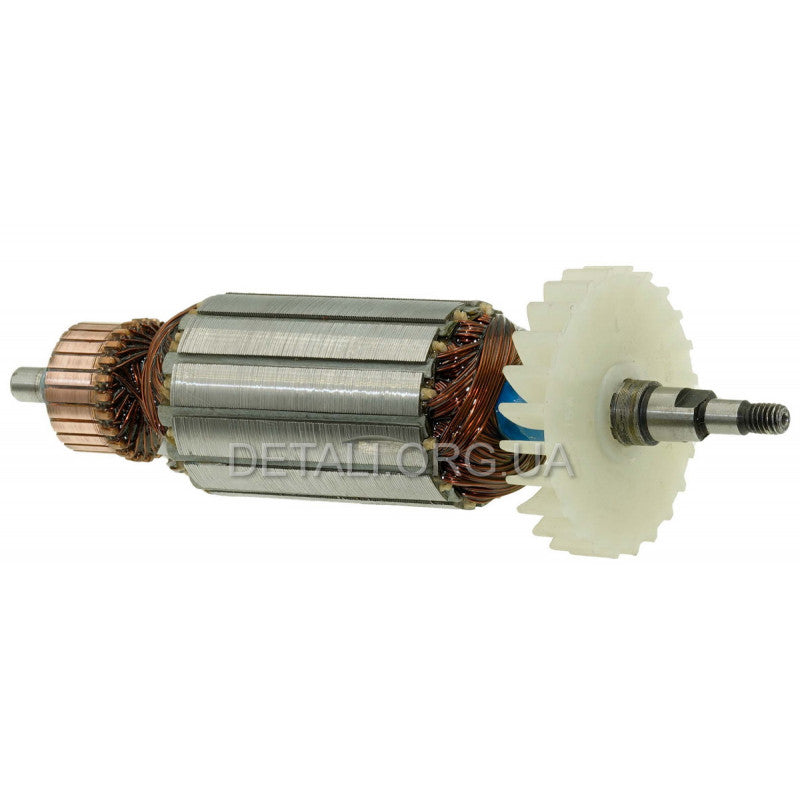

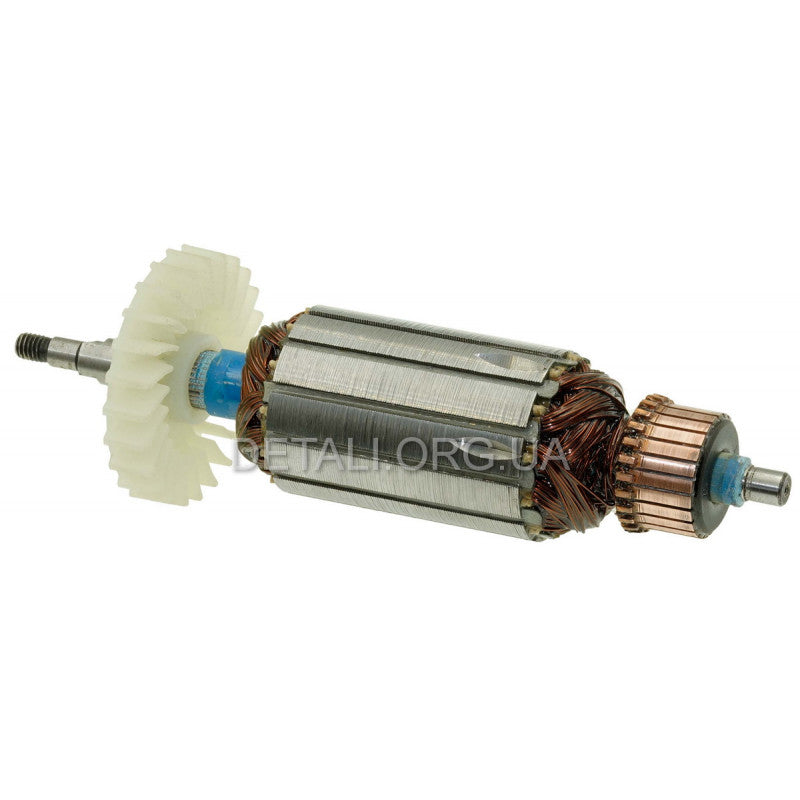

The electric motor armature for replacement in Einhell 125 grinder engine, is 169 long, bearings fit between 134 mm, diameters: winding 39, commutator 25, front bearing 10, rear 7 mm. On the shaft side cuts 7 mm for fixing the drive gear
- Shank: 6.5 mm thread/cuts;
- Overall length: 169 mm;
- Package diameter: 39 mm;
- Package length: 55 mm;
- Commutator diameter: 25 mm;
- Lower bearing: 7 mm;
- Upper bearing: 10 mm;
- Bearing spacing: 134 mm.
| Iron package diameter D, mm |
39 |
| Overall length L, mm |
169 |
| Commutator diameter d, mm |
25 |
| Drive shaft/front |
cuts + threads |
| Rear/front bearing diameters, mm/mm |
7/10 |
| Seating distance (between bearings) L1, mm |
137 |
